Consolidation Test คืออะไร? อ่านค่า Cc และ Cv เพื่อประเมินการทรุดตัวของดิน

เมื่ออาคารหรือถนนถ่ายน้ำหนักลงบนชั้นดินเหนียวอิ่มน้ำ ดินอาจค่อย ๆ ยุบตัวต่อเนื่องเป็นเดือนหรือเป็นปี แม้การก่อสร้างจะเสร็จแล้วก็ตาม การทดสอบ Consolidation Test หรือ Oedometer Test ช่วยให้วิศวกรศึกษาว่าตัวอย่างดินอัดตัวมากเพียงใดเมื่อได้รับแรงกดเพิ่มขึ้น และการอัดตัวนั้นเกิดขึ้นเร็วหรือช้าเพียงใด

บทความนี้อธิบายความหมายของค่า Cc, Cv, ค่าอื่นที่มักปรากฏในผลการทดสอบ วิธีอ่านกราฟ และข้อจำกัดสำคัญก่อนนำผลไปประเมินการทรุดตัวของโครงการก่อสร้าง

Consolidation Test คืออะไร?

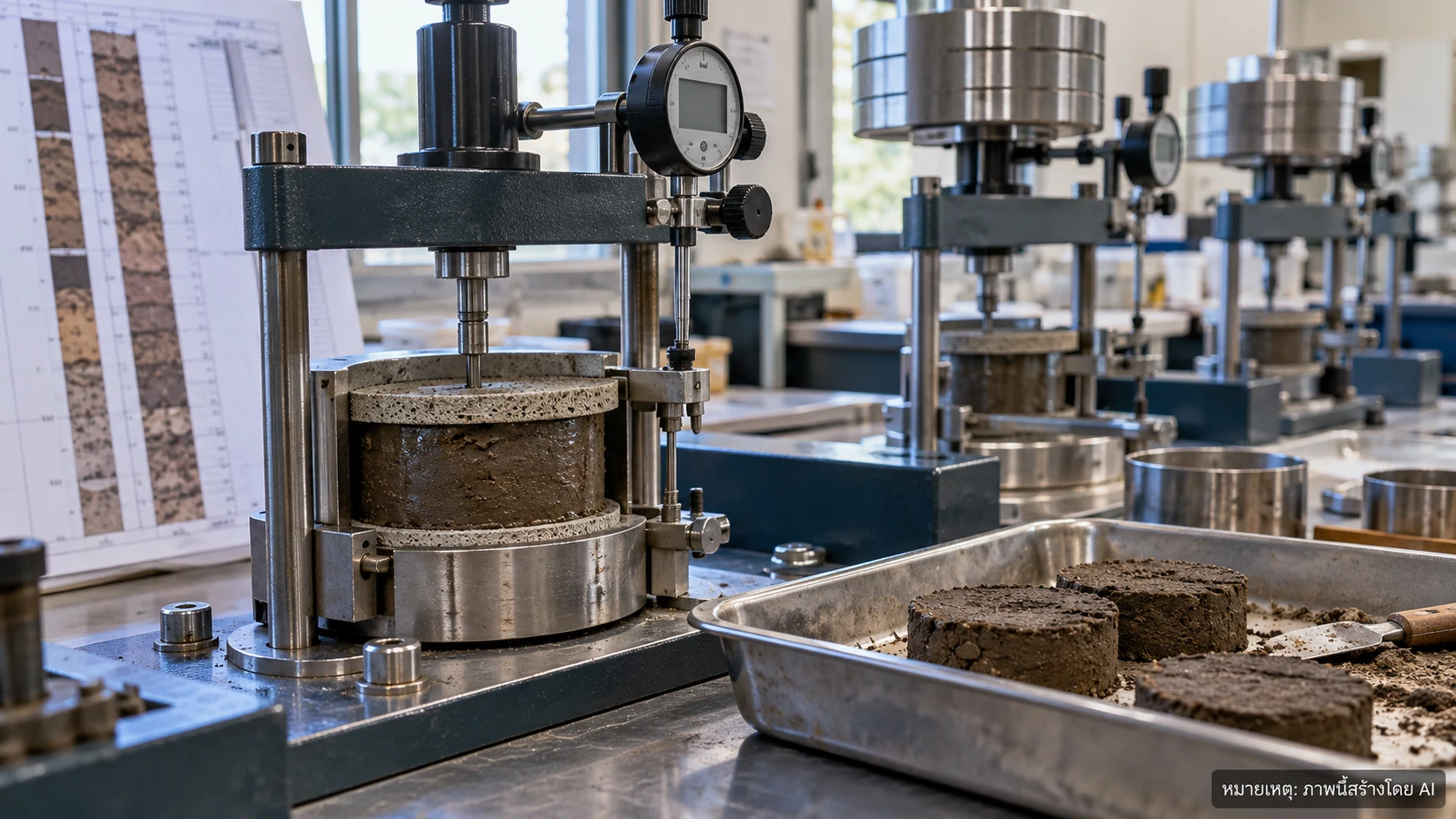

Consolidation Test เป็นการทดสอบการอัดตัวของดินในห้องปฏิบัติการ โดยเตรียมตัวอย่างดินในวงแหวนแข็งที่จำกัดการขยายตัวด้านข้าง แล้วเพิ่มความเค้นกดในแนวดิ่งเป็นขั้น ๆ พร้อมบันทึกการเปลี่ยนความสูงของตัวอย่างตามเวลา อุปกรณ์ที่ใช้เรียกโดยทั่วไปว่า Oedometer

สำหรับดินละเอียดอิ่มน้ำ เมื่อเพิ่มน้ำหนักอย่างรวดเร็ว น้ำในช่องว่างดินอาจรับความดันส่วนเกินไว้ก่อน จากนั้นน้ำค่อย ๆ ระบายออก และโครงสร้างเม็ดดินรับความเค้นประสิทธิผลมากขึ้น ทำให้ชั้นดินยุบตัว กระบวนการนี้เรียกว่า Primary Consolidation ส่วนการเปลี่ยนรูปที่อาจเกิดขึ้นต่อหลังความดันน้ำส่วนเกินสลายไปเป็นส่วนหนึ่งของพฤติกรรม Secondary Compression

ผลในห้องปฏิบัติการไม่ได้บอกค่าทรุดตัวของอาคารได้ทันที วิศวกรต้องเชื่อมข้อมูลกับ Boring Log ความหนาของชั้นดิน สภาพการระบายน้ำ และน้ำหนักบรรทุกของโครงการก่อน

ทำไมการทดสอบนี้จึงสำคัญกับงานก่อสร้าง?

งานฐานรากไม่ได้พิจารณาเฉพาะการวิบัติจากกำลังรับน้ำหนัก แต่ต้องประเมินการทรุดตัวรวมและการทรุดตัวต่างระดับด้วย โดยเฉพาะโครงการที่มีชั้นดินเหนียวอ่อนหรือชั้นดินอัดตัวได้สูง เช่น อาคารบนฐานรากตื้น งานถมดิน ถนน คันดิน ลานอุตสาหกรรม และโครงสร้างที่ไวต่อการเคลื่อนตัว

การทรุดตัวของดินอาจประกอบด้วยการทรุดตัวทันที (Immediate Settlement) การทรุดตัวจากการอัดตัวคายน้ำขั้นต้น (Primary Consolidation Settlement) และการเปลี่ยนรูปตามเวลาหลังจากนั้น (Secondary Compression) สัดส่วนของแต่ละส่วนขึ้นอยู่กับสภาพชั้นดินและชนิดของการรับแรง การทดสอบ Oedometer จึงช่วยตอบโจทย์เรื่องความสามารถในการอัดตัวและแนวโน้มการพัฒนาการทรุดตัวตามเวลาในกรอบที่เหมาะสม

มาตรฐานการทดสอบ Consolidation Test

วิธีเพิ่มความเค้นเป็นขั้น (Incremental Loading) อ้างอิง ASTM D2435/D2435M-25 — Standard Test Methods for One-Dimensional Consolidation Properties of Soils Using Incremental Loading ซึ่งครอบคลุมการประเมินขนาดและอัตราการอัดตัวในสภาพที่ตัวอย่างถูกจำกัดการเปลี่ยนรูปด้านข้างและระบายน้ำตามแนวแกน

Method A และ Method B ต่างกันอย่างไร?

• Method A: กำหนดระยะเวลารับน้ำหนักแต่ละขั้นเป็น 24 ชั่วโมงหรือทวีคูณ และอ่านการเสียรูปตามเวลาตามจำนวนขั้นที่กำหนด ผลเส้นโค้งการอัดตัวอาจรวมผลของ Primary Consolidation และ Secondary Compression
• Method B: อ่านค่าการเสียรูปตามเวลาในทุกขั้นน้ำหนัก และจัดวิธีแปลผลให้เห็นข้อมูลเกี่ยวกับ Primary และ Secondary Compression รวมถึงพารามิเตอร์อัตราการอัดตัวของดินอิ่มน้ำได้ชัดเจนกว่า

ยังมีวิธี Continuous Controlled-Strain หรือ CRS Test ภายใต้ ASTM D4186/D4186M สำหรับเงื่อนไขอีกประเภทหนึ่ง จึงควรตรวจให้ตรงว่าวิธีที่ระบุในรายงานเป็นวิธีใด ไม่ควรถือว่าผลทดสอบต่างวิธีเทียบกันได้ทุกกรณี

ตัวอย่างดินที่นำมาทดสอบควรเป็นแบบใด?

โดยทั่วไปการประเมินการอัดตัวของดินตามธรรมชาติต้องอาศัยตัวอย่างที่รักษาโครงสร้างและความชื้นไว้ได้ดี เช่น ตัวอย่างดินที่เก็บด้วย Thin-Walled Tube ภายใต้วิธีและชั้นดินที่เหมาะสม เพราะการรบกวนตัวอย่างสามารถทำให้รูปร่างกราฟและค่าความเค้นครากในอดีตคลาดเคลื่อนได้

ตัวอย่างจาก Split Spoon ของการทดสอบ SPT มีการรบกวนจากการตอกและโดยทั่วไปไม่เหมาะสำหรับแทนตัวอย่างสภาพคงเดิมในการวิเคราะห์การอัดตัวตามธรรมชาติ ทั้งนี้ การทดสอบกับตัวอย่างบดอัดหรือปรับสภาพก็ทำได้ในบางวัตถุประสงค์ แต่ต้องอธิบายว่าเป็นตัวอย่างประเภทใด

ขั้นตอนหลักในห้องปฏิบัติการ

1. ตรวจรหัสตัวอย่าง หลุมเจาะ ระดับความลึก และสภาพการเก็บรักษา
2. เตรียมตัวอย่างในวงแหวนทดสอบ โดยควบคุมการสูญเสียความชื้นและการรบกวน
3. จัดวางหินพรุนและระบบระบายน้ำตามข้อกำหนด พร้อมติดตั้งเครื่องวัดการเคลื่อนตัว
4. เพิ่มความเค้นตามลำดับที่กำหนด บันทึกการเสียรูปและเวลาในแต่ละช่วง
5. หากกำหนดไว้ อาจมีขั้นลดน้ำหนักและเพิ่มซ้ำเพื่อศึกษาพฤติกรรม Recompression / Rebound
6. ประมวลกราฟและพารามิเตอร์ พร้อมบันทึกสภาพตัวอย่างและเงื่อนไขที่มีผลต่อการแปลผล

การเลือกระดับความเค้นสูงสุด ช่วงการเพิ่มน้ำหนัก และจุดที่ต้องบันทึกเวลาควรสัมพันธ์กับความเค้นที่ชั้นดินจะได้รับในโครงการ ไม่ใช่เลือกเพียงชุดตัวเลขมาตรฐานโดยไม่ดูโจทย์การออกแบบ

ค่า Cc, Cv, Cr, mv และ OCR ในรายงานหมายถึงอะไร?

อย่าสับสนคำว่า Cc: ในบทความ Sieve Analysis อักษร Cc อาจใช้แทน Coefficient of Curvature ของการกระจายขนาดเม็ดดิน แต่ในรายงาน Consolidation ค่า Cc หมายถึง Compression Index ซึ่งเป็นคนละพารามิเตอร์

อ่านกราฟผลทดสอบ Consolidation อย่างไร?

1. กราฟ e–log σ′ บอกความสามารถในการอัดตัว

กราฟนี้แสดงความสัมพันธ์ระหว่าง Void Ratio (e) และลอการิทึมของความเค้นประสิทธิผลแนวดิ่ง (σ′) โดยทั่วไปเมื่อความเค้นสูงขึ้น ค่า e จะลดลง หากช่วง Virgin Compression มีความชันมาก ดินมีแนวโน้มอัดตัวมากต่อการเพิ่มความเค้นในช่วงนั้น

ตำแหน่งที่กราฟเปลี่ยนแนวอาจนำไปใช้ตีความ Preconsolidation Stress แต่ไม่ควรอ่านเป็นค่าที่แม่นยำโดยไม่ตรวจคุณภาพตัวอย่าง Stress History และวิธีแปลผลที่ใช้ โดยเฉพาะตัวอย่างที่ถูก Disturbance

2. กราฟ Deformation–Time บอกพฤติกรรมตามเวลา

การบันทึกการเสียรูปเทียบกับเวลาในแต่ละช่วงน้ำหนักช่วยให้ประเมินอัตราการเกิด Primary Consolidation และค่า Cv ด้วยวิธีตีความที่กำหนด เช่นแนวทางอิง log-time หรือ square-root-of-time โดยต้องใช้เงื่อนไขการระบายน้ำที่ถูกต้อง

ค่า Cv ไม่ควรถูกนำมาสรุปว่าอาคารจะทรุดเสร็จภายในกี่วันโดยตรง เพราะต้องทราบความยาวเส้นทางระบายน้ำในสนาม ความหนาชั้นดิน ขอบเขตการระบายน้ำ และความสัมพันธ์ระหว่างค่า Cv กับช่วงความเค้นจริงด้วย

ตัวอย่างคำนวณการทรุดตัวโดยใช้ค่า Cc

สมมติชั้นดินเหนียวอิ่มน้ำที่มีพฤติกรรมแบบ Normally Consolidated ในช่วงความเค้นที่พิจารณา มีข้อมูลสมมติดังนี้

ความหนาชั้นดิน H = 3.0 m
Void Ratio เริ่มต้น e₀ = 1.20
Compression Index Cc = 0.30
ความเค้นประสิทธิผลเริ่มต้น σ′v0 = 50 kPa
ความเค้นประสิทธิผลหลังรับน้ำหนัก σ′vf = 100 kPa

S_c = [H × Cc / (1 + e₀)] × log₁₀(σ′vf / σ′v0)

S_c = [3.0 × 0.30 / 2.20] × log₁₀(100 / 50)

ผลคำนวณประมาณ 0.123 m หรือ 12.3 cm

ตัวอย่างนี้มีไว้แสดงหลักการเท่านั้น ไม่ใช่ผลออกแบบของโครงการจริง เพราะสมมติว่าความเค้นและค่าความสามารถในการอัดตัวแทนชั้นดินทั้งหมดได้ และไม่มีการข้ามช่วง Preconsolidation Stress หากเป็นดิน Overconsolidated หรือมีหลายชั้นดิน ต้องแบ่งช่วงความเค้น ใช้ค่าที่สอดคล้องกับแต่ละช่วง และคำนวณผลของแต่ละชั้นอย่างเหมาะสม นอกจากนี้ยังไม่รวม Immediate Settlement, Secondary Compression หรือการทรุดตัวต่างระดับ

ค่า Cv เกี่ยวข้องกับระยะเวลาการทรุดตัวอย่างไร?

สำหรับทฤษฎีการอัดตัวคายน้ำหนึ่งมิติ รูปแบบความสัมพันธ์พื้นฐานคือ T_v = Cv × t / H_dr² โดย T_v เป็น Time Factor, t เป็นเวลา และ H_dr คือระยะทางระบายน้ำที่ยาวที่สุดตามเงื่อนไขในแบบจำลอง

ถ้าชั้นดินเดียวกันมีระบบระบายน้ำสองด้าน ระยะทางระบายน้ำโดยอุดมคติอาจประมาณครึ่งหนึ่งของกรณีระบายน้ำด้านเดียว จึงทำให้เวลาที่ต้องใช้เพื่อให้ได้ Degree of Consolidation เท่ากันลดลงอย่างมีนัยสำคัญ เนื่องจากเวลาแปรตาม H_dr² เมื่อ Cv และสมมติฐานอื่นคงเดิม

ในสนามอาจมีชั้นดินสลับกัน การไหลหลายทิศทาง ระดับน้ำเปลี่ยน หรือการเปลี่ยน Cv ตามความเค้น ผลเวลาในสนามจึงไม่ควรถูกสรุปจากกราฟ Lab เพียงกราฟเดียว

Consolidation ต่างจาก UCT, SPT และ Atterberg Limits อย่างไร?

การทดสอบเหล่านี้เสริมกัน ไม่ได้ทดแทนกัน เช่น ค่า SPT N-Value หรือ qu ที่สูงกว่าไม่ได้รับประกันว่า Settlement จะน้อยกว่าเสมอไป เพราะการทรุดตัวเกี่ยวข้องกับ Compressibility, Stress History, ความหนาชั้นดิน และ Drainage Conditions ด้วย

อ่านผล Consolidation Test ในรายงานเจาะสำรวจดินอย่างไร?

ก่อนนำค่าจาก Laboratory Test Summary ไปใช้ ควรตรวจรายการต่อไปนี้ร่วมกับข้อมูล Soil Investigation:

• Borehole / Sample / Depth: เป็นตัวอย่างจากหลุมใด และแทนชั้นดินช่วงความลึกใด
• Sample Condition: เป็นตัวอย่างสภาพคงเดิมหรือปรับสภาพ มีข้อสังเกตการรบกวนหรือสูญเสียความชื้นหรือไม่
• Soil Description: ชนิดดิน ความชื้น และลักษณะชั้นดินสอดคล้องกับผลทดลองหรือไม่
• Test Method: อ้างอิง ASTM ฉบับใด Method A หรือ B และมีการบันทึกเวลาเพียงพอสำหรับพารามิเตอร์ที่รายงานหรือไม่
• Stress Range: ช่วงความเค้นที่ทดสอบครอบคลุมความเค้นที่คาดว่าจะเกิดจริงหรือไม่
• Compression Curve / Preconsolidation: การตีความ σ′p, Cc, Cr และ OCR สมเหตุผลกับประวัติการรับแรงหรือไม่
• Drainage / Cv: สภาพการระบายน้ำในห้องทดสอบและในสนามสอดคล้องกับแบบจำลองที่ใช้หรือไม่
• Design Context: ได้รวมข้อมูลชั้นดินอื่น ระดับน้ำ การกระจายน้ำหนัก และการทรุดตัวต่างระดับแล้วหรือยัง

ข้อมูลควรตรวจสอบย้อนกลับได้ตั้งแต่รายงาน ผล Lab และรหัสตัวอย่างถึงหลุมเจาะจริง หากไม่มีข้อมูลสำคัญควรขอรายละเอียดเพิ่มเติมก่อนใช้ผลในการคำนวณออกแบบ

ข้อจำกัดของการทดสอบที่ไม่ควรมองข้าม

• เป็นการทดสอบแบบหนึ่งมิติและจำกัดการเปลี่ยนรูปด้านข้าง จึงไม่ครอบคลุมพฤติกรรมความเค้นและการเสียรูปทุกกรณีในสนาม
• ค่าจากตัวอย่างขนาดเล็กอาจไม่เป็นตัวแทนของชั้นดินที่มีความแปรปรวนสูงทั้งหมด
• การรบกวนตัวอย่างทำให้กราฟการอัดตัวและการประเมิน σ′p คลาดเคลื่อน
• การประเมินอัตราจาก Cv โดยใช้ Consolidation Theory ทั่วไปอาศัยสมมติฐานเรื่องการอิ่มน้ำและการไหลของน้ำ
• Cc, Cv และ mv สามารถเปลี่ยนไปตามช่วงความเค้น จึงไม่ควรใช้ค่าเดียวแทนทั้งชั้นดินหรือทุกสภาวะโดยไม่มีเหตุผลรองรับ
• การทดสอบไม่ได้ให้ Allowable Bearing Capacity หรือผลการออกแบบฐานรากสำเร็จรูป

คำถามที่พบบ่อยเกี่ยวกับ Consolidation Test

Consolidation Test ใช้กับดินชนิดใด?

มักใช้กับดินละเอียดที่มีการอัดตัวและการระบายน้ำช้า โดยเฉพาะตัวอย่างดินเหนียวอิ่มน้ำที่รักษาโครงสร้างได้เหมาะสม อย่างไรก็ตาม ASTM D2435/D2435M ยังครอบคลุมตัวอย่างวัสดุบางประเภทอื่นภายใต้ข้อพิจารณาและวิธีแปลผลที่เหมาะสม

Cc สูงหมายความว่าดินทรุดตัวมากเสมอหรือไม่?

Cc สูงสะท้อนความชันของช่วง Virgin Compression แต่การทรุดตัวของโครงการยังขึ้นกับความหนาชั้นดิน ความเค้นเริ่มต้น ความเค้นที่เพิ่มขึ้น e₀ และตำแหน่งของ Preconsolidation Stress จึงบอกค่าทรุดตัวจาก Cc เพียงค่าเดียวไม่ได้

Cv สูง หมายถึงดินทรุดตัวมากกว่าใช่หรือไม่?

ไม่ใช่ Cv เกี่ยวข้องกับอัตราการเกิด Primary Consolidation ตามทฤษฎี ขณะที่ขนาดการอัดตัวต้องดูค่า Compressibility และช่วงความเค้น ดินที่มี Cv สูงอาจคายน้ำเร็วกว่า แต่ไม่ได้แปลว่าการทรุดตัวรวมต้องมากกว่า

ทำไมต้องเก็บตัวอย่างแบบ Undisturbed?

เพราะโครงสร้างและ Stress History ของดินมีผลต่อเส้นกราฟการอัดตัว การเก็บที่ลดการรบกวนจึงสำคัญต่อความน่าเชื่อถือของพารามิเตอร์ อย่างไรก็ตามไม่มีการเก็บตัวอย่างที่ปราศจากการรบกวนได้สมบูรณ์ทุกกรณี

ผล Consolidation Test ใช้แทนการเจาะสำรวจดินได้หรือไม่?

ไม่ได้ การทดสอบ Lab ต้องทราบว่าตัวอย่างแทนชั้นดินตำแหน่งใด งาน เจาะสำรวจดิน และ Boring Log ช่วยกำหนดความลึก ลำดับชั้นดินและบริบทที่จำเป็นต่อการแปลผล

ทดสอบ Consolidation แล้วจะรู้ว่าอาคารทรุดกี่เซนติเมตรทันทีหรือไม่?

ไม่ทันที ต้องใช้ข้อมูลน้ำหนักและรูปแบบฐานราก ความเค้นประสิทธิผล ความหนาแต่ละชั้น สภาพน้ำใต้ดิน ระบบระบายน้ำ และแบบจำลองการทรุดตัวโดยวิศวกรผู้ออกแบบก่อน

ควรระบุ Method A หรือ Method B ในขอบเขตงานหรือไม่?

ควรระบุวิธีทดสอบและข้อมูลที่ต้องการให้ชัด โดยเฉพาะเมื่อจะใช้ Time–Deformation เพื่อประเมิน Cv และ Secondary Compression การกำหนดวิธีควรสอดคล้องกับวัตถุประสงค์และข้อกำหนดของโครงการ

สรุป

Consolidation Test เป็นหนึ่งในวิธีศึกษาการอัดตัวของดินภายใต้ความเค้นที่เพิ่มขึ้น โดยค่า Cc ช่วยอธิบายความสามารถในการอัดตัวในช่วงความเค้นที่เกี่ยวข้อง ส่วน Cv ช่วยประเมินอัตราการเกิด Primary Consolidation ภายใต้สมมติฐานที่เหมาะสม การอ่านผลอย่างถูกต้องต้องเชื่อมผลทดสอบกับ Borehole, Sample, Depth, Soil Description, Groundwater และข้อมูลน้ำหนักของโครงการ ไม่ใช่อ่านตัวเลขจาก Summary แยกออกมาใช้งาน

หากต้องการศึกษาข้อมูลอื่นที่ใช้ร่วมกัน อ่านต่อได้ที่ การทดสอบดินในห้องปฏิบัติการ, Unconfined Compression Test และ ศูนย์ความรู้ด้านเจาะสำรวจดิน

มาตรฐานและแหล่งอ้างอิง

• ASTM D2435/D2435M-25 — One-Dimensional Consolidation Properties of Soils Using Incremental Loading
• ASTM D4186/D4186M — One-Dimensional Consolidation Properties of Saturated Cohesive Soils Using Controlled-Strain Loading
• Washington State Department of Transportation — Geotechnical Design Manual (Chapters 5, 8 และ 9)
